PRODUCTOS PARA INDÚSTRIA

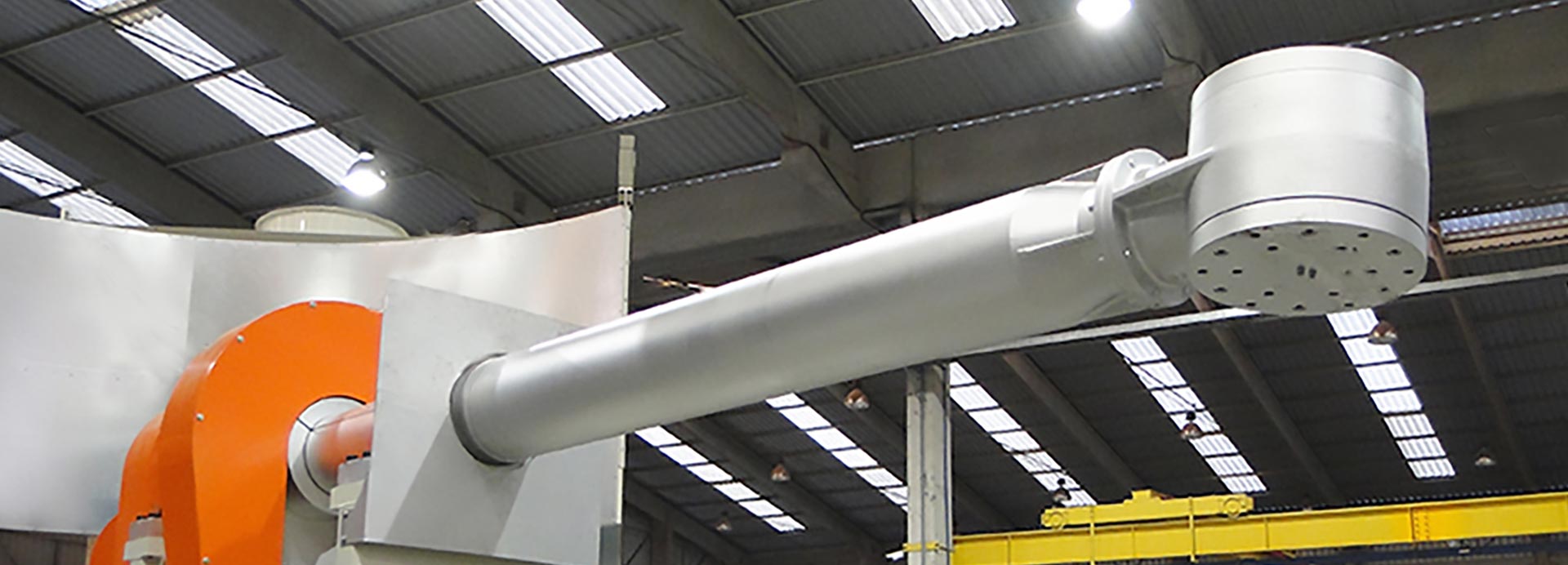

Brazos

Longa vida útil y resistência elevada.

RESISTÊNCIA
A GRANDES ESFUERZOS

Los brazos Rotoline están diseñados para soportar grandes esfuerzos. Están fabricados con aleaciones de acero que garantizan una larga vida útil y una alta resistencia mecánica. Los componentes son sometidos a un riguroso control de calidad, inspeccionados en cada etapa del proceso de fabricación y tratados térmicamente para garantizar la calidad y la debida seguridad en la operación durante el proceso de rotomoldeo.

VEA
LOS MODELOS

Modelo Brazo	Modelo Máquina	Capacidad de Carga	A	B	C	D	Peso	Swing Charts
DATOS VÁLIDOS PARA MODELOS FABRICADOS A PARTIR DE 2021. PARA INFORMACIÓN SOBRE MODELOS ANTERIORES, CONTACTE CON NUESTRO SOPORTE TÉCNICO.
BRC15	DC 1.50	450kg 1000Lb	2020mm 79,53in	210mm 8,26in	400mm 15,75in	650mm 25,59in	300kg 660Lb	3D	PDF
BRC25	DC 2.50	1400kg 3100Lb	2665mm 104,92in	210mm 8,26in	500mm 19,68in	650mm 25,59in	600kg 1330Lb	3D	PDF
BRC25	CR 2.60	1400kg 3100Lb	2665mm 104,92in	210mm 8,26in	500mm 19,68in	650mm 25,59in	600kg 1330Lb	3D	PDF
BRC30	DC 3.00	1850kg 4100Lb	3170mm 124,8in	210mm 8,26in	500mm 19,68in	900mm 35,42in	900Kg 2000Lb	3D	PDF
BRC31	CR 3.10	1850kg 4100Lb	3230mm 127,2in	275mm 40,82in	650mm 25,59in	900mm 35,42in	1020Kg 2250Lb	3D	PDF
BRC35	DC 3.50	2000kg 4400Lb	3485mm 137,2in	275mm 40,82in	650mm 25,59in	900mm 35,42in	1100kg 2430Lb	3D	PDF
BRC35	CR 3.60	2000kg 4400Lb	3485mm 137,2in	275mm 40,82in	650mm 25,59in	900mm 35,42in	1100kg 2430Lb	3D	PDF
BRC40	DC 4.00	2800kg 6200Lb	4280mm 168,5in	350mm 13,77in	740mm 29,13in	1350mm 53,14in	1900Kg 4200Lb	3D	PDF
BRC40	CR 4.10	2800kg 6200Lb	4280mm 168,5in	350mm 13,77in	740mm 29,13in	1350mm 53,14in	1900Kg 4200Lb	3D	PDF
BRC45	DC 4.50	3000Kg 6650Lb	4670mm 183,85in	350mm 13,77in	800mm 31,49in	1425mm 56,1in	3000Kg 6620Lb	3D	PDF
BRC45	CR 4.60	3000Kg 6650Lb	4670mm 183,85in	350mm 13,77in	800mm 31,49in	1425mm 56,1in	3000Kg 6620Lb	3D	PDF
BRC50	DC 5.00	4800kg 10600Lb	5465mm 215,15in	470mm 18,5in	800mm 31,49in	1750mm 68,89in	4600Kg 10150Lb	3D	PDF
	CR 5.20							3D	PDF
	CR 5.20ES							3D	PDF

VISIÓN GENERAL

Fácil instalación.
Soporte de doble rodamiento.
La base para la fijación de los rodamientos es la misma para los dos modelos de brazos (Recto y Offset), lo que facilita el intercambio.
Pueden adaptarse fácilmente a equipos de otros fabricantes.
Se pueden utilizar en aplicaciones fuera del sector del rotomoldeo.
Preparado con canal para recibir sistema de inyección de aire.

Modelo Brazo	Modelo Máquina	Capacidad de Carga	A	B	C	D	Peso	Swing Charts
DATOS VÁLIDOS PARA MODELOS FABRICADOS A PARTIR DE 2021. PARA INFORMACIÓN SOBRE MODELOS ANTERIORES, CONTACTE CON NUESTRO SOPORTE TÉCNICO.
BRO15	DC 1.50	2030mm 79,92in	1440mm 56,7in	1440mm 56,7in	400mm 15,75in	650mm 25,59in	350Kg 770Lb	3D	PDF
BRO25	DC 2.50	800Kg 1800Lb	2845mm 112in	2415mm 95,1in	500mm 19,68in	650mm 25,59in	1030Kg 2270Lb	3D	PDF
BRO25	CR 2.60	800Kg 1800Lb	2845mm 112in	2415mm 95,1in	500mm 19,68in	650mm 25,59in	1030Kg 2270Lb	3D	PDF
BRO30	DC 3.00	1400Kg 3100Lb	3375mm 132,9	2890mm 113,8in	500mm 19,68in	900mm 35,42in	1410Kg 3110Lb	3D	PDF
BRO31	CR 3.10	1400Kg 3100Lb	3390mm 133,5in	2890mm 113,8in	650mm 25,59in	900mm 35,42in	1500Kg 3310Lb	3D	PDF
BRO35	DC 3.50	1400Kg 3100Lb	3600mm 141,73in	3400mm 133,9in	650mm 25,59in	900mm 35,42in	1930Kg 4250Lb	3D	PDF
BRO35	CR 3.60	1400Kg 3100Lb	3600mm 141,73in	3400mm 133,9in	650mm 25,59in	900mm 35,42in	1930Kg 4250Lb	3D	PDF
BRO40	DC 4.00	1850Kg 4100Lb	4450mm 175,2in	3905mm 153,7in	740mm 29,13in	1350mm 53,14in	3000Kg 6620Lb	3D	PDF
BRO40	CR 4.10	1850Kg 4100Lb	4450mm 175,2in	3905mm 153,7in	740mm 29,13in	1350mm 53,14in	3000Kg 6620Lb	3D	PDF
BRO45	DC 4.50	2100Kg 4650Lb	4910mm 193,30in	4405mm 173,4in	800mm 31,49in	1425mm 56,1in	5100Kg 11250Lb	3D	PDF
BRO45	CR 4.60	2100Kg 4650Lb	4910mm 193,30in	4405mm 173,4in	800mm 31,49in	1425mm 56,1in	5100Kg 11250Lb	3D	PDF
BRO50	DC 5.00	3000Kg 6650Lb	5660mm 222,83in	4860mm 191,3in	800mm 31,49in	1750mm 68,9in	5800Kg 12800Lb	3D	PDF
	CR 5.20							3D	PDF
	CR 5.20ES							3D	PDF

VISIÓN GENERAL

Fácil instalación.
Soporte de doble rodamiento.
La base para la fijación de los rodamientos es la misma para los dos modelos de brazos (Recto y Offset), lo que facilita el intercambio.
Pueden adaptarse fácilmente a equipos de otros fabricantes.
Se pueden utilizar en aplicaciones fuera del sector del rotomoldeo.
Preparado con canal para recibir sistema de inyección de aire.

Modelo Brazo	Modelo Máquina	Capacidad de Carga	A	B	C	D	Peso	Swing Charts
DATOS VÁLIDOS PARA MODELOS FABRICADOS A PARTIR DE 2021. PARA INFORMACIÓN SOBRE MODELOS ANTERIORES, CONTACTE CON NUESTRO SOPORTE TÉCNICO.
BROL25	DC 2.50	1000Kg 2200Lb	2790mm 109,8in	2410mm 94,9in	500mm 19,68in	650mm 25,59in	1850Kg 4100Lb	3D	PDF
BROL25	CR 2.60	1000Kg 2200Lb	2790mm 109,8in	2410mm 94,9in	500mm 19,68in	650mm 25,59in	1850Kg 4100Lb	3D	PDF
BROL31	CR 3.10	1400Kg 3100Lb	3340mm 131,5in	2855mm 112,4in	650mm 25,59in	900mm 35,42in	2600Kg 5750Lb	3D	PDF
BROL31	DC 3.00	1400Kg 3100Lb	3340mm 131,5in	2855mm 112,4in	650mm 25,59in	900mm 35,42in	2600Kg 5750Lb	3D	PDF
BROL35	DC 3.50	1400Kg 3100Lb	3460mm 136,2in	3430mm 135in	650mm 25,59in	900mm 35,42in	2700Kg 5980Lb	3D	PDF
BROL35	CR 3.60	1400Kg 3100Lb	3460mm 136,2in	3430mm 135in	650mm 25,59in	900mm 35,42in	2700Kg 5980Lb	3D	PDF

VISIÓN GENERAL

Fácil instalación.
Soporte de doble rodamiento.
A base de fixação dos mancais é a mesma para os três modelos de braços, o que facilita troca.
Pueden adaptarse fácilmente a equipos de otros fabricantes.
Preparado con canal para recibir sistema de inyección de aire.
